안전맨홀 커버

LKSM-EAO4-Size EQUIPMENT ACCESS OPENING

㈜링콘테크놀로지

안전 맨홀 커버 – 장비반입구형

제품모델명 : LKSM-EAO4-Size

- 핸드레일 내장으로 안전하게 개구부를 개폐하며 장비만 반입하도록 4면이 핸드레일 및 도어로 차단된 구조의 커버 장치 입니다.

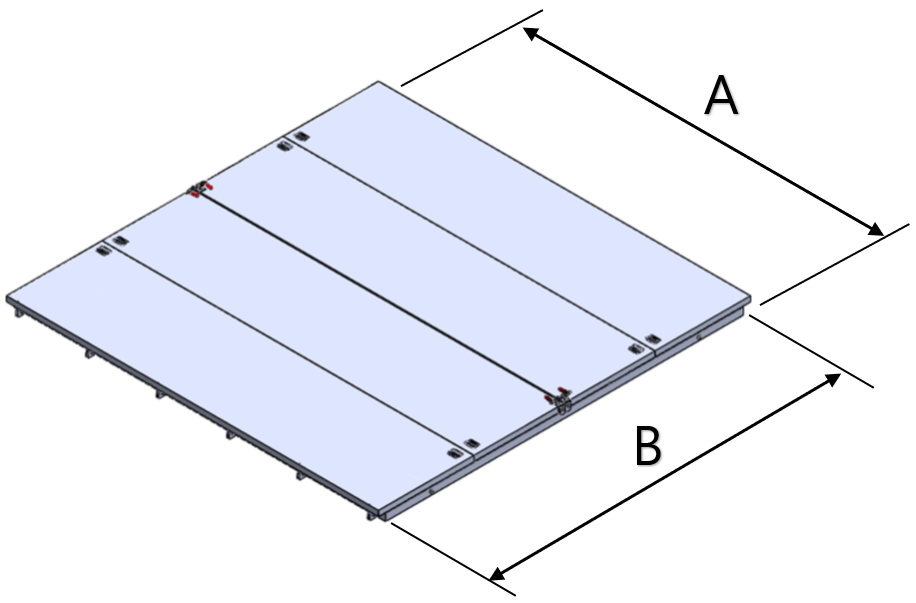

SIZE(±50) =A(mm) × B(mm)10,000

Model	Type	Q’ty Door	SIZE	SIZE 범위 (±50)
LKSM	EAO	4	100	50 이상 ~ 150 미만
LKSM	EAO	4	200	150 이상 ~ 250 미만
LKSM	EAO	4	300	250 이상 ~ 350 미만
LKSM	EAO	4	400	350 이상 ~ 450 미만
LKSM	EAO	4	500	450 이상 ~ 550 미만
LKSM	EAO	4	600	550 이상 ~ 650 미만
LKSM	EAO	4	700	650 이상 ~ 750 미만
LKSM	EAO	4	800	750 이상 ~ 850 미만
LKSM	EAO	4	900	850 이상 ~ 950 미만
LKSM	EAO	4	1000	950 이상 ~ 1050 미만
LKSM	EAO	4	1100	1050 이상 ~ 1150 미만
LKSM	EAO	4	1200	1150 이상 ~ 1250 미만
LKSM	EAO	4	1300	1250 이상 ~ 1350 미만
LKSM	EAO	4	1400	1350 이상 ~ 1450 미만
LKSM	EAO	4	1500	1450 이상 ~ 1550 미만
LKSM	EAO	4	1600	1550 이상 ~ 1650 미만
LKSM	EAO	4	1700	1650 이상 ~ 1750 미만
LKSM	EAO	4	1800	1750 이상 ~ 1850 미만
LKSM	EAO	4	1900	1850 이상 ~ 1950 미만
LKSM	EAO	4	2000	1950 이상 ~ 2050 미만

필요 개폐 인력 감소	1인~2인 개방 가능 (보조 가스 스프링 및 힌지 메커니즘)
2중의 추락 방지 장치	커버를 여는 즉시 추락방지 그리드 설치 그리드의 직립으로 안전 난간대 형성으로 추락방지
소요 작업 시간	맨홀 개방과 동시에 안전 구역 완료되어 준비시간 90% 단축
외부 전원/도구	순수 기계식 무동력 (추가 전원이나 조립 공구 일체 불필요)
유연한 유지보수	목적(간이 점검, 장비 투입)에 맞춰 개별 DOOR 분할 오픈 가능
출입가능 구조	오픈된 DOOR는 한 방향으로 모아 한쪽면으로 인원출입이 가능한 구조

구 분	내 용
도어 분실	●구조물에 도어가 힌지에 의해 부착되어 분실이나 추락의 우려가 없다.
추락 방지	●도어가 개방 되었을경우에 하부에 핸드레일에 의한 그리드(GRID) 형성으로 추락사고 방지 ●도어의 불안정한 닫힘으로 인한 추락사고가 방지 된다.

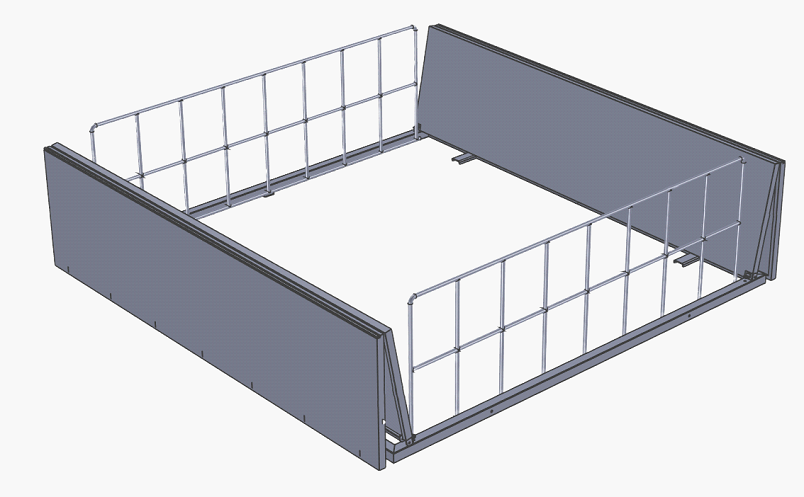

핸드레일 자동 구성	●점검을 위한 하부 그리드 직립시 핸드레일이 자동 구성됨으로 측면 추락이 방지된다.
작업시간 단축	●별도의 안전띠 및 꼬깔 경보 설치 등의 설치가 필요 하지 않으므로 작업시간이 단축 된다.
손쉬운 개폐	●슬라이등 방식으로 중형 및 대형규격도 1~2인으로 개방이 가능하여 별도의 중장비가 필요 하지 않다. ●필요한 면적에 맞게 1 DOOR부터 4 DOOR까지 부분 개방이 가능하다
외관	●외관이 깔끔하며 걸리는부분이 없으며 미끄럼 방지를 선택 부착 할수있다. ●고시인성 발광 구조: 조도가 부족한 야간이나 지하 처리장에서도 한눈에 띄는 야광 및 고휘도 반사판 선택 탑재 가능

Mechanical	Door, Frame, Hinge, Clamp ,Handrail
Options	Rubber Gasket, Reflective Sticker, Chain
